Warum Schweißverzug in vielen Betrieben unterschätzt wird
Schweißverzug entsteht immer dann, wenn Bauteile geschweißt werden.
Jede Schweißnaht bringt Wärme in das Bauteil ein. Beim Abkühlen schrumpft die Naht in Längs- und Querrichtung. Diese Schrumpfkräfte wirken auf das Bauteil und können es verformen.
Je nach Werkstoff, Geometrie, Schweißfolge, Nahtanordnung, Wärmeeintrag und Bauteilsteifigkeit entstehen unterschiedliche Verzüge:
- Krümmungen
- Verdrehungen
- Winkelschrumpfung
- Beulen
- Verwerfungen

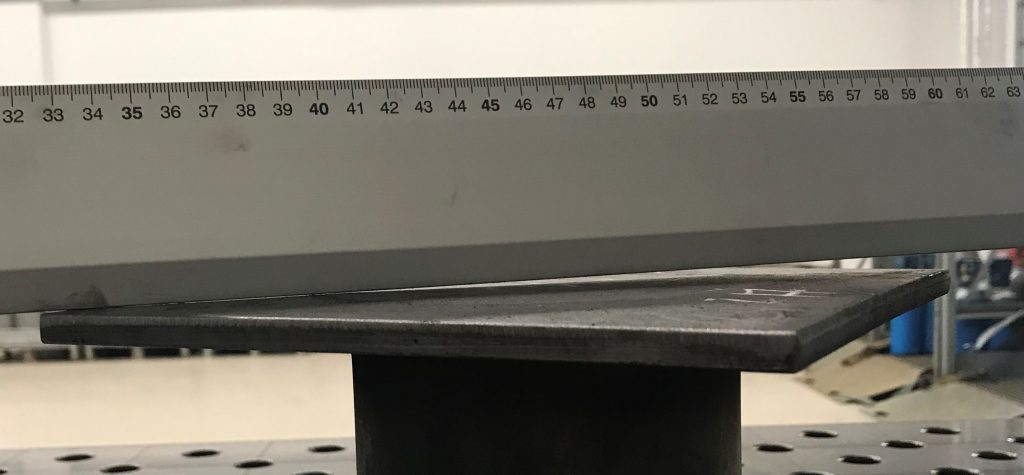

- verzogene Fußplatten
- krumme Rahmen
- unebene Plattenfelder
- nicht passende Montageflächen
Schweißverzug lässt sich nicht vollständig verhindern. Er kann reduziert, eingeplant, begrenzt und nach dem Schweißen gezielt korrigiert werden.
Genau hier liegt in vielen Betrieben ein großes wirtschaftliches Potenzial.
Schweißverzug ist kein Ausnahmefall
In der Fertigung wird Verzug oft erst dann ernst genommen, wenn er den nächsten Arbeitsschritt stört.
Das Bauteil passt nicht in die Vorrichtung.
Die Fußplatte liegt nicht sauber auf.
Ein Rahmen ist verdreht.
Ein Träger steht nicht mehr gerade.
Eine Baugruppe muss überfräst werden.
Bei der Montage entstehen Probleme.
Der Kunde reklamiert Maßabweichungen.
Dann wird häufig improvisiert.
Kleine Bauteile werden mit dem Hammer gerichtet. Größere Bauteile kommen unter die Presse. Manche Bauteile werden mechanisch überbogen, nachgearbeitet oder neu gefertigt.
Das kann in einzelnen Fällen richtig sein.
Aber wenn Verzug regelmäßig auftritt, sollte nicht jedes Bauteil neu improvisiert werden.
Dann braucht der Betrieb eine Richtstrategie.
Warum Hammer und Presse nicht immer die beste Lösung sind
Mechanisches Richten gehört in vielen Betrieben zum Alltag.
Ein Hammer, eine Presse, ein Kran, eine Vorrichtung oder ein Stapler werden eingesetzt, um Bauteile wieder in Form zu bringen.
Das ist nicht grundsätzlich falsch.
Bei einfachen Bauteilen, unkritischen Toleranzen oder kleinen Korrekturen kann mechanisches Richten sinnvoll sein.
Problematisch wird es, wenn mechanisches Richten zum Standard wird, obwohl es keine klare Strategie gibt.
Typische Nachteile:
- ungenaue Ergebnisse
- hoher Kraftaufwand
- Beschädigung von Oberflächen
- Druckstellen und Kerben
- unkontrolliertes Überbiegen
- mehrere Richtversuche
- lange Durchlaufzeiten
- blockierte Pressen oder Maschinen
- zusätzliche Mess- und Nacharbeit
- Unsicherheit beim Ergebnis
Gerade bei größeren Schweißkonstruktionen, Rahmen, Trägern, Plattenfeldern oder Fußplatten kann thermisches Richten wirtschaftlicher sein als reines Richten auf der Presse.
Flammrichten: Ein wirtschaftliches Verfahren, das oft in Vergessenheit gerät
Flammrichten war in vielen Schweißbetrieben früher selbstverständlich.
Erfahrene Mitarbeiter wussten, wo Wärme gesetzt werden muss, wie sich das Bauteil bewegt und wann die Richtwirkung entsteht.
Heute ist dieses Wissen in vielen Unternehmen nicht mehr ausreichend vorhanden.
Dafür gibt es mehrere Gründe:
- erfahrene Mitarbeiter sind in Rente gegangen
- Wissen wurde nie systematisch dokumentiert
- junge Schweißer lernen Flammrichten kaum noch praktisch
- Ausbilder haben oft selbst wenig Erfahrung mit thermischem Richten
- Richtwissen liegt bei einzelnen Personen
- im Tagesgeschäft fehlt Zeit zur Weitergabe
- moderne Fertigung verlässt sich stärker auf Vorrichtungen, Pressen und Bearbeitungsmaschinen
Dadurch verschwindet Know-how aus den Betrieben, obwohl der Bedarf weiterhin vorhanden ist.
Das Verfahren ist nicht unwirtschaftlich geworden.
Es wird nur oft nicht mehr beherrscht.
Wie Flammrichten und Induktionsrichten Schweißverzug korrigieren
Beim Schweißen entsteht Verzug durch Schrumpfung.
Thermisches Richten nutzt ebenfalls Schrumpfung – aber gezielt.
Beim Flammrichten oder Induktionsrichten wird an einer genau ausgewählten Stelle Wärme eingebracht. Der erwärmte Bereich möchte sich ausdehnen, wird aber durch das umliegende Material, die Bauteilgeometrie, eine Vorrichtung oder gezieltes Vorspannen behindert.
Dadurch entsteht eine lokale Stauchung.
Beim Abkühlen schrumpft dieser Bereich und zieht das Bauteil in die gewünschte Richtung.
Das Prinzip ist einfach zu beschreiben, aber anspruchsvoll in der Anwendung.
Entscheidend sind:
- die richtige Richtstelle
- die passende Wärmefigur
- die richtige Temperatur
- die Dehnungsbehinderung
- die Reihenfolge der Richtschritte
- die Bauteilgeometrie
- der Werkstoff
- das Abwarten der Abkühlwirkung
Wer nur irgendwo Wärme einbringt, arbeitet nach Versuch und Irrtum.
Wer die Richtwirkung versteht, kann Verzug gezielt korrigieren.
Drei typische Strategien zur Verzugskorrektur
1. Gegenkrümmen durch gezieltes Gegenwärmen
Wenn ein Bauteil durch Schweißnähte in eine Richtung gezogen wurde, kann gezielte Wärmeeinbringung auf der Gegenseite eine Gegenwirkung erzeugen.
Das wird zum Beispiel bei Trägern, Profilen, Rahmen oder Platten eingesetzt.
Wichtig ist, dass die Wärmefigur zur gewünschten Bewegung passt.
2. Zu lange Zonen durch Schrumpfung einziehen
Manche Verzüge entstehen, weil bestimmte Bereiche im Verhältnis zu anderen Bereichen zu lang sind.
Durch gezieltes Schrumpfen können diese Zonen verkürzt werden. Das Bauteil bewegt sich dadurch wieder näher an die gewünschte Form.
Das ist typisch bei Plattenfeldern, Beulen, Fußplatten oder verzogenen Blechbereichen.
3. Kombination aus thermischem und mechanischem Richten
In vielen Fällen ist die beste Lösung nicht nur Flamme, Induktion oder Presse.
Oft ist die Kombination wirtschaftlich:
- thermisch vorspannen
- mechanisch unterstützen
- gezielt schrumpfen
- Richtwirkung beim Abkühlen nutzen
- Ergebnis kontrollieren
- bei Bedarf nachrichten
So kann der notwendige Kraftaufwand reduziert und der Richtprozess kontrollierter werden.
Warum große Bauteile besonderes Potenzial bieten
Bei großen Schweißkonstruktionen wird Verzug schnell teuer.
Große Bauteile lassen sich nicht einfach drehen, drücken oder erneut bearbeiten. Pressen sind nicht immer verfügbar. Vorrichtungen sind teuer. Die Handhabung kostet Zeit. Jede Korrektur blockiert Mitarbeiter, Kran, Hallenfläche und Maschinen.
Typische Bauteile mit hohem Potenzial:
- Stahlbaukomponenten
- Maschinenbaugestelle
- große Rahmen
- geschweißte Grundkörper
- Fußplatten
- Träger
- Vorrichtungen
- Plattenfelder
- Schweißbaugruppen vor der mechanischen Bearbeitung
- Brenn- und Laserteile nach der Fertigung
Gerade hier kann Flammrichten wirtschaftlich sein.
Nicht, weil es alt ist.
Sondern weil gezielte Wärme oft schneller und kontrollierter wirkt als reine mechanische Gewalt.
Schweißverzug im Prozess reduzieren
Thermisches Richten ist nicht nur Nacharbeit.
In vielen Betrieben lohnt es sich, den gesamten Fertigungsprozess zu betrachten.
Dazu gehören:
- Schweißfolge
- Heftfolge
- Wärmeeinbringung
- Nahtanordnung
- Vorrichtung
- Spanntechnik
- Vorspannen
- Bauteilsteifigkeit
- Reihenfolge der Bearbeitung
- Zeitpunkt des Richtens
- Messstrategie
Manchmal ist es wirtschaftlicher, Verzug nach dem Schweißen gezielt zu richten.
Manchmal ist es besser, den Verzug vorher durch Schweißfolge, Vorrichtung oder Vorspannen zu reduzieren.
Und manchmal ist die Kombination der richtige Weg.
Für Fertigungsleiter ist deshalb nicht die Frage entscheidend:
Wie bekommen wir dieses eine Bauteil gerade?
Die bessere Frage lautet:
Wie beherrschen wir Schweißverzug in unserem Fertigungsprozess wirtschaftlicher?
Warum viele Unternehmen das Potenzial nicht nutzen
In vielen größeren Betrieben gibt es Verzug, Nacharbeit und mechanisches Richten – aber keinen klar definierten Richtprozess.
Das hat oft nichts mit fehlendem Willen zu tun.
Häufig fehlt schlicht das Know-how.
Typische Situationen:
- Es gibt niemanden mehr, der Flammrichten sicher beherrscht.
- Früheres Wissen ist mit erfahrenen Mitarbeitern verloren gegangen.
- Junge Mitarbeiter wurden nie systematisch geschult.
- Thermisches Richten wird als „alte Methode“ unterschätzt.
- Richtarbeiten werden irgendwie erledigt, aber nicht ausgewertet.
- Die Kosten der Nacharbeit werden nicht sichtbar gemacht.
- Niemand prüft, ob Flammrichten oder Induktionsrichten wirtschaftlicher wäre.
- Der Prozess ist abhängig von wenigen Einzelpersonen.
Für ein großes Unternehmen ist das riskant.
Denn wenn eine seltene Fähigkeit nur bei einer Person liegt, ist sie nicht wirklich im Prozess abgesichert.
Flammrichten gezielt ins Unternehmen integrieren
Wenn Schweißverzug regelmäßig auftritt, sollte thermisches Richten nicht zufällig passieren.
Sinnvoll ist ein strukturierter Aufbau:
- typische Verzüge und Bauteilgruppen erfassen
- bisherige Richtmethoden bewerten
- Zeitaufwand und Nacharbeitskosten sichtbar machen
- geeignete Bauteile für Flammrichten oder Induktionsrichten identifizieren
- Mitarbeiter praktisch schulen
- Richtstrategien für wiederkehrende Bauteile festlegen
- benötigte Ausrüstung prüfen
- Arbeitssicherheit und Gasversorgung sicher organisieren
- Richtprozesse dokumentieren
- Wissen im Unternehmen sichern
So wird Flammrichten nicht zur Einzelfähigkeit eines erfahrenen Mitarbeiters, sondern zu einem nutzbaren Fertigungsbaustein.
Bei hochfesten und vergüteten Werkstoffen kann nachträgliches thermisches Richten eingeschränkt oder ausgeschlossen sein. Dann muss der Verzug bereits beim Schweißen beherrscht werden. → Schweißverzug bei Sicherheitsstahl vermeiden
Das kann erhebliche Potenziale freisetzen:
- weniger Nacharbeit
- weniger Pressenarbeit
- weniger Überfräsen
- weniger Ausschuss
- kürzere Durchlaufzeiten
- bessere Maßhaltigkeit
- mehr Prozesssicherheit
- geringere Abhängigkeit von Einzelpersonen
Flammrichten oder Induktionsrichten?
Beide Verfahren können Schweißverzug korrigieren.
Beim Flammrichten wird Wärme mit einer offenen Flamme eingebracht. Das Verfahren ist flexibel, mobil und bei wechselnden Bauteilen sehr vielseitig.
Beim Induktionsrichten entsteht Wärme durch elektromagnetische Induktion im Werkstoffbereich, der vom Induktor erfasst wird. Das kann Vorteile haben, wenn wiederkehrende Richtaufgaben, definierte Richtstellen oder ein kontrollierter Wärmeeintrag gefragt sind.
Die Entscheidung hängt ab von:
- Bauteilgröße
- Werkstoff
- Materialdicke
- Zugänglichkeit
- Wiederholbarkeit
- gewünschter Genauigkeit
- vorhandener Ausrüstung
- Sicherheitsanforderungen
- Stückzahl
- Wirtschaftlichkeit
Die Frage lautet also nicht:
Flamme oder Induktion – was ist besser?
Sondern:
Welche Richtmethode passt zur Aufgabe und zum Prozess?
Für welche Unternehmen ist das besonders interessant?
Diese Seite richtet sich besonders an Unternehmen, die regelmäßig schweißen und immer wieder mit Verzug oder Nacharbeit zu tun haben.
Zum Beispiel:
- Stahlbauunternehmen
- Maschinenbauunternehmen
- Anlagenbauer
- Behälterbauer
- Fahrzeugbauer
- Metallbaubetriebe
- Lohnfertiger
- Schweißbetriebe
- Unternehmen mit eigener mechanischer Bearbeitung
- Betriebe mit großen Baugruppen
- Unternehmen mit wiederkehrenden Schweißkonstruktionen
Besonders interessant wird das Thema, wenn bereits viel Zeit in mechanisches Richten, Überfräsen, Nacharbeit oder Reklamationsbearbeitung fließt.
Dann sollte geprüft werden, ob thermisches Richten wirtschaftlicher in den Prozess integriert werden kann.
Was FIMANO-AWT dabei leisten kann
Fimano-AWT unterstützt metallverarbeitende Unternehmen dabei, Schweißverzug nicht nur im Einzelfall zu beheben, sondern systematisch besser zu beherrschen.
Je nach Ausgangslage kann das bedeuten:
- verzogene Bauteile technisch beurteilen
- kurzfristiges Richten einzelner Bauteile prüfen
- wiederkehrende Verzüge analysieren
- Flammrichten oder Induktionsrichten als Prozess bewerten
- Mitarbeiter praktisch schulen
- Richtstrategien für typische Bauteile entwickeln
- Fertigungsleiter bei der wirtschaftlichen Bewertung unterstützen
- thermisches Richten in den Betrieb integrieren
Ziel ist nicht, jedes Bauteil mit Flamme oder Induktion zu bearbeiten.
Ziel ist, die wirtschaftlich passende Methode für Ihre Bauteile und Ihre Fertigung zu finden.
Fazit: Schweißverzug bleibt – aber der Umgang damit kann besser werden
Schweißverzug lässt sich nicht vollständig vermeiden.
Er gehört zur schweißtechnischen Fertigung.
Die entscheidende Frage ist deshalb nicht, ob Verzug entsteht, sondern wie ein Unternehmen damit umgeht.
Wird jedes Bauteil improvisiert gerichtet?
Wird mit Hammer und Presse gearbeitet, weil es schon immer so gemacht wurde?
Wird Verzug überfräst, obwohl Richten wirtschaftlicher wäre?
Oder wird geprüft, ob Flammrichten, Induktionsrichten, Vorspannen oder ein definierter Richtprozess bessere Ergebnisse liefern?
Viele Unternehmen haben hier ungenutztes Potenzial.
Nicht, weil Flammrichten neu wäre.
Sondern weil das Know-how dafür in vielen Betrieben verloren gegangen ist.
Wer dieses Wissen wieder gezielt aufbaut und in den Fertigungsprozess integriert, kann Nacharbeit reduzieren, Bauteile wirtschaftlicher richten und Schweißverzug besser beherrschen.
Nächster sinnvoller Schritt
Wenn Schweißverzug in Ihrem Unternehmen regelmäßig zu Nacharbeit, mechanischem Richten, Überfräsen oder Montageproblemen führt, lohnt sich eine technische Bewertung.
Dabei geht es nicht nur um ein einzelnes verzogenes Bauteil.
Entscheidend ist die Frage, ob Flammrichten, Induktionsrichten, Vorspannen, Spanntechnik oder eine angepasste Schweißfolge wirtschaftlich in Ihren Prozess integriert werden kann.
Sie möchten Schweißverzug im Fertigungsprozess reduzieren?
Wenn Verzug regelmäßig entsteht, sollte der gesamte Ablauf betrachtet werden: Schweißfolge, Vorrichtung, Spanntechnik, Wärmeführung, Richtstrategie und Nacharbeit.
Sie haben aktuell verzogene Bauteile?
Wenn ein Bauteil bereits verzogen ist und kurzfristig gerichtet werden muss, kann eine technische Beurteilung sinnvoll sein.
Senden Sie Bilder, Maße, Werkstoffangaben und eine kurze Beschreibung der Abweichung. Dann kann geprüft werden, ob thermisches Richten technisch möglich und wirtschaftlich sinnvoll ist.
Sie möchten Know-how im Unternehmen aufbauen?
Wenn Ihre Mitarbeiter Flammrichten und Induktionsrichten praktisch lernen sollen, ist ein praxisnahes Flammricht- und Richttechnikseminar der richtige Einstieg. Flammrichten und thermisches Richten praxisnah lernen – Grundlagen, Aufbau, Termine und Anmeldung.
