Chromnickelstahl mit Flamme oder Induktion kontrolliert richten
Bauteile aus nichtrostendem Chromnickelstahl können sich beim Schweißen, Umformen, Schneiden oder Bearbeiten verziehen.
Gerade bei Edelstahlbauteilen ist das Richten anspruchsvoll. Es geht nicht nur darum, das Bauteil wieder näher an die gewünschte Form zu bringen. Gleichzeitig müssen Oberfläche, Korrosionsbeständigkeit und Werkstoffeigenschaften beachtet werden.
Cr-Ni-Stähle reagieren anders als unlegierte Baustähle. Sie haben eine andere Wärmeausdehnung, eine andere Wärmeleitfähigkeit und eine empfindlichere Oberfläche.
Deshalb gilt:
Thermisches Richten von Chromnickelstahl braucht eine saubere Richtstrategie, kontrollierte Temperaturführung und Erfahrung im Umgang mit dem Werkstoff.
Ob mit Flamme oder Induktion gearbeitet wird, hängt von Bauteil, Oberfläche, Materialdicke, Zugänglichkeit, Toleranz und wirtschaftlichem Ziel ab.
Warum Cr-Ni-Stahl beim Richten besonders anspruchsvoll ist
Nichtrostende Chrom-Nickel-Stähle werden häufig eingesetzt, weil sie korrosionsbeständig, sauber verarbeitbar und optisch hochwertig sind.
Genau diese Eigenschaften machen das Richten anspruchsvoll.
Beim thermischen Richten muss besonders beachtet werden:
- Oberfläche und Anlauffarben
- Passivschicht und Korrosionsbeständigkeit
- Werkstoffzustand
- Wärmeausdehnung
- Wärmeleitfähigkeit
- Temperaturführung
- Abkühlgeschwindigkeit
- spätere Verwendung des Bauteils
- optische Anforderungen an Sichtflächen
Eine zu hohe Temperatur, zu lange Haltezeit oder falsche Flammeneinstellung kann zu Oberflächenveränderungen führen.
Bei Sichtteilen, Behältern, Verkleidungen, Edelstahlkonstruktionen oder Bauteilen im hygienischen Bereich ist das besonders kritisch.
Anlauffarben sind mehr als ein optisches Problem
Bei nichtrostenden Stählen zeigen Anlauffarben, dass die Oberfläche thermisch beeinflusst wurde.
Je nach Temperatur und Einwirkzeit können gelbliche, braune, violette oder blaue Verfärbungen entstehen.
Das ist nicht nur ein optischer Schönheitsfehler.
Anlauffarben können ein Hinweis darauf sein, dass sich die Oberfläche verändert hat. In sensiblen Anwendungen kann dadurch die Korrosionsbeständigkeit beeinträchtigt werden, wenn nicht nachbehandelt wird.
Deshalb ist beim Richten von Cr-Ni-Stahl wichtig:
- nicht unnötig heiß arbeiten
- Wärme kurz und gezielt einbringen
- Oberfläche vorher reinigen
- keine Fremdpartikel einbrennen
- geeignete Flammeneinstellung wählen
- bei Bedarf schnell und passend abkühlen
- Oberfläche nach dem Richten beurteilen
- erforderliche Nachbehandlung einplanen
Das Ziel ist nicht, möglichst viel Wärme einzubringen.
Das Ziel ist, die notwendige Richtwirkung mit möglichst kontrollierter Werkstoff- und Oberflächenbeeinflussung zu erreichen.
Warum Cr-Ni-Stahl stärker auf Wärme reagiert
Austenitische Chrom-Nickel-Stähle haben im Vergleich zu unlegierten Baustählen eine höhere Wärmeausdehnung.
Das bedeutet:
Beim Erwärmen bewegen sich diese Werkstoffe stärker. Gleichzeitig ist ihre Wärmeleitfähigkeit geringer als bei Baustahl.
In der Praxis hat das zwei Folgen:
Erstens kann sich das Bauteil beim Anwärmen stärker verformen.
Zweitens bleibt die Wärme örtlicher konzentriert.
Das kann beim Richten vorteilhaft sein, weil die Richtwirkung gezielt erzeugt werden kann. Es kann aber auch gefährlich werden, wenn die Wärme zu lange oder mit zu großem Brennereinsatz eingebracht wird.
Deshalb ist beim Flammrichten von Chromnickelstahl die Behinderung der Wärmeausdehnung besonders wichtig.
Wenn die Ausdehnung beim Erwärmen nicht ausreichend behindert wird, bewegt sich das Bauteil zwar sichtbar, aber die bleibende Richtwirkung bleibt unsicher.
Flammrichten von Chromnickelstahl
Beim Flammrichten wird die Wärme mit einer Brennerflamme in das Bauteil eingebracht.
Bei Cr-Ni-Stahl muss besonders sauber gearbeitet werden. Die Brennergröße, Flammeneinstellung und Erwärmungszeit müssen zur Bauteildicke und zur Richtaufgabe passen.
Wichtig ist:
- Oberfläche der Richtstelle reinigen
- keine schwefelhaltigen Markierungen oder Fremdstoffe einbrennen
- passende Brennergröße wählen
- eher kleinere Brennereinsätze als bei Baustahl verwenden
- neutral oder nur gering sauerstoffüberschüssig arbeiten
- Wärme kurz und gezielt einbringen
- Temperatur nicht unnötig hoch treiben
- Richtwirkung beim Abkühlen abwarten
- Oberfläche anschließend prüfen
Cr-Ni-Stahl darf nicht wie normaler Baustahl behandelt werden.
Ein zu großer Brenner, zu lange Erwärmung oder falsche Flamme kann die Oberfläche unnötig belasten.
Warum kleinere Brennereinsätze oft sinnvoll sind
Bei Baustahl wird häufig mit vergleichsweise kräftiger Flamme gearbeitet, damit die Wärme schnell genug eingebracht wird.
Bei austenitischem Chromnickelstahl ist das anders zu beurteilen.
Da Cr-Ni-Stähle eine geringere Wärmeleitfähigkeit haben, bleibt die Wärme stärker im erwärmten Bereich. Deshalb kann ein zu großer Brenner die Richtstelle schneller überhitzen.
In der Praxis ist deshalb oft ein kleinerer Brennereinsatz sinnvoll als bei vergleichbarer Materialdicke aus unlegiertem Stahl.
Das bedeutet aber nicht, dass langsam und vorsichtig „herumgewärmt“ werden soll.
Auch beim Flammrichten von Edelstahl gilt:
Die Wärme muss gezielt eingebracht werden.
Nur muss die Wärmemenge zum Werkstoff passen.
Flammeneinstellung beim Richten von Cr-Ni-Stahl
Die Flammeneinstellung ist bei Chromnickelstahl besonders wichtig.
Eine neutral eingestellte Flamme ist in vielen Fällen der sichere Ausgangspunkt. Ein geringer Sauerstoffüberschuss kann je nach Aufgabe möglich sein, muss aber kontrolliert eingesetzt werden.
Zu vermeiden sind:
- rußende Flammen
- unnötig harter Wärmeeintrag
- stark oxidierende Wirkung
- Einbrennen von Verunreinigungen
- Anschmelzen der Oberfläche
- unkontrollierte Anlauffarben
Eine angeschmolzene Oberfläche ist beim Flammrichten ein klarer Arbeitsfehler.
Thermisches Richten findet deutlich unterhalb des Schmelzpunktes statt. Wenn die Oberfläche anschmilzt, wurde nicht fachgerecht gerichtet.

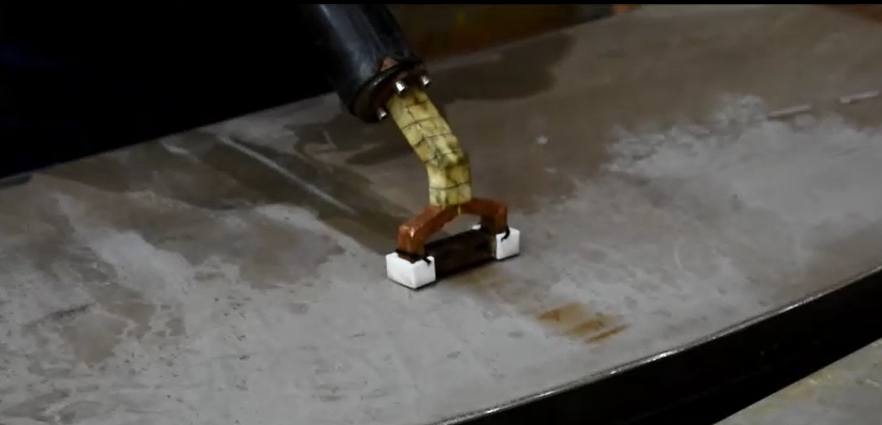

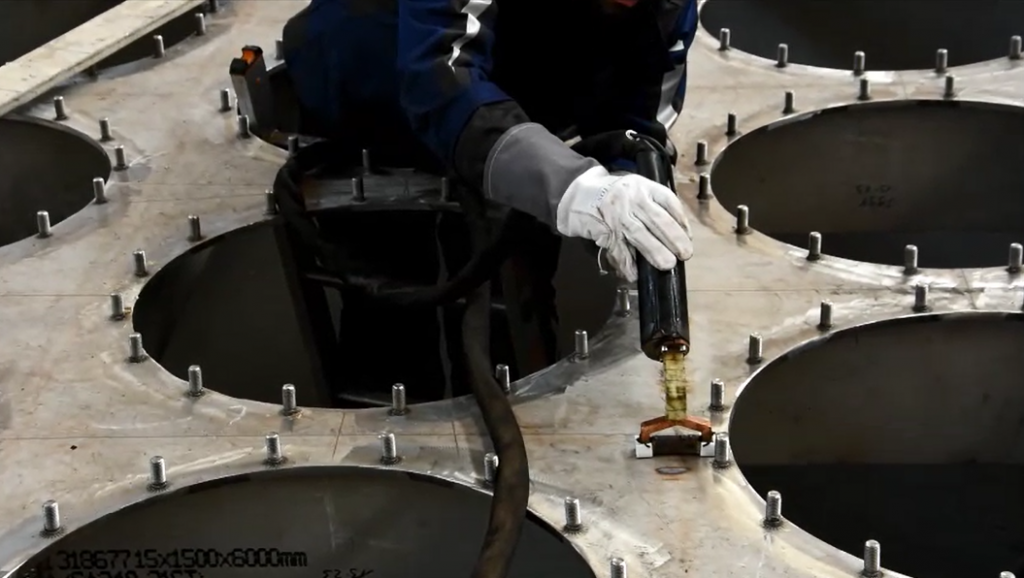

Induktionsrichten und Tiefeninduktion bei Chromnickelstahl
Beim Induktionsrichten wird die Wärme nicht mit einer offenen Flamme eingebracht.
Die Wärme entsteht durch elektromagnetische Induktion im Werkstoffbereich, der vom Induktor erfasst wird.
Das kann bei Chromnickelstahl Vorteile haben, wenn:
- die Oberfläche möglichst wenig beeinflusst werden soll
- keine offene Flamme eingesetzt werden soll
- wiederkehrende Richtaufgaben vorliegen
- definierte Richtstellen vorhanden sind
- ein gut reproduzierbarer Wärmeeintrag gewünscht ist
- sensible Sichtflächen betroffen sind
- der Prozess besser standardisiert werden soll
Auch bei der Tiefeninduktion gilt aber:
Das Gerät richtet nicht von selbst.
Entscheidend bleibt, wo die Wärme eingebracht wird, wie lange erwärmt wird, welche Temperatur erreicht wird und welche Schrumpfwirkung entstehen soll.
Induktion kann sehr sauber und kontrolliert arbeiten. Wird sie falsch eingesetzt, kann aber auch hier die Richtwirkung ausbleiben oder die Oberfläche unnötig beeinflusst werden.
Flamme oder Induktion – was ist bei Edelstahl besser?
Die Frage lautet nicht:
Was ist grundsätzlich besser?
Die bessere Frage lautet:
Welches Verfahren passt zur Richtaufgabe?
Flammrichten ist besonders interessant, wenn:
- unterschiedliche Bauteile gerichtet werden
- hohe Flexibilität erforderlich ist
- das Bauteil groß oder schwer ist
- die Richtstelle gut zugänglich ist
- Einzelteile oder wechselnde Geometrien vorkommen
- erfahrene Mitarbeiter vorhanden sind
Induktionsrichten oder Tiefeninduktion kann Vorteile haben, wenn:
- wiederkehrende Bauteile gerichtet werden
- Oberflächenanforderungen hoch sind
- Sichtflächen betroffen sind
- keine offene Flamme gewünscht ist
- der Wärmeeintrag reproduzierbar sein soll
- definierte Richtstellen vorhanden sind
- ein Prozess standardisiert werden soll
In der Praxis können beide Verfahren richtig sein.
Entscheidend ist die Kombination aus Werkstoff, Bauteilgeometrie, Oberfläche, Toleranz und Wirtschaftlichkeit.
Schnelles Abkühlen bei austenitischem Chromnickelstahl
Bei austenitischen Cr-Ni-Stählen kann ein schnelles Abkühlen nach dem Erwärmen sinnvoll oder sogar vorteilhaft sein.
Der Grund liegt im Werkstoffverhalten.
Durch kurze Erwärmungszeiten und passende Abkühlung kann die thermische Beeinflussung begrenzt werden. Gleichzeitig wird der Arbeitsablauf beschleunigt.
In der Praxis wird deshalb bei geeigneten austenitischen Cr-Ni-Stählen häufig mit kurzer Erwärmung und schnellem Abkühlen gearbeitet.
Wichtig ist aber:
Die Abkühlstrategie muss zum Werkstoff und zur Anwendung passen.
Was bei einem austenitischen Chromnickelstahl sinnvoll sein kann, darf nicht automatisch auf andere Werkstoffgruppen übertragen werden. Bei vergüteten Feinkornbaustählen zum Beispiel kann Wasserabkühlung kritisch sein.
Deshalb muss die Wärmeführung immer werkstoffbezogen betrachtet werden.
Typische Bauteile aus Cr-Ni-Stahl
Thermisches Richten von Chromnickelstahl kommt besonders bei Bauteilen vor, bei denen Oberfläche, Maßhaltigkeit und Funktion zusammenpassen müssen.
Typische Beispiele sind:
- Edelstahlbehälter
- Rührwerksbehälter
- Tankböden
- Edelstahlverkleidungen
- geschweißte Edelstahlbleche
- Rahmen und Gestelle aus Edelstahl
- Rohrleitungen und Rohrkonstruktionen
- Edelstahlabdeckungen
- Sichtteile
- Bauteile für Lebensmittel- oder Chemieanlagen
- Blechfelder mit Beulen oder Verzug
- geschweißte Edelstahlkonstruktionen
Gerade bei dünneren Edelstahlblechen, großen Blechfeldern und sichtbaren Oberflächen ist thermisches Richten anspruchsvoll.
Hier entscheidet das Know-how des Anwenders.
Typische Fehler beim Richten von Chromnickelstahl
Viele Probleme entstehen nicht durch das Verfahren selbst, sondern durch falsche Anwendung.
Typische Fehler sind:
- zu hohe Temperatur
- zu lange Erwärmung
- zu großer Brenner
- falsche Flammeneinstellung
- verschmutzte Oberfläche
- Einbrennen von Markierungen oder Fremdpartikeln
- falsche Wärmefigur
- fehlende Dehnungsbehinderung
- zu frühes Bewerten vor dem Abkühlen
- unpassende Abkühlstrategie
- keine Nachbehandlung der Oberfläche
- falsche Übertragung von Baustahl-Erfahrungen auf Edelstahl
Besonders kritisch ist die Kombination aus falscher Flamme, zu langer Erwärmung und empfindlicher Oberfläche.
Dann wird nicht nur gerichtet, sondern möglicherweise die Oberfläche geschädigt.
Warum Dehnungsbehinderung bei Edelstahl besonders wichtig ist
Beim thermischen Richten entsteht die bleibende Wirkung nicht durch Wärme allein.
Der erwärmte Bereich möchte sich ausdehnen. Wird diese Ausdehnung behindert, entsteht eine lokale Stauchung. Beim Abkühlen schrumpft dieser Bereich und erzeugt die Richtwirkung.
Da austenitische Cr-Ni-Stähle sich stärker ausdehnen als unlegierte Baustähle, ist die Behinderung der Wärmeausdehnung besonders wichtig.
Ohne ausreichende Dehnungsbehinderung kann sich das Bauteil beim Anwärmen stark bewegen, ohne dass die gewünschte bleibende Richtwirkung entsteht.
Deshalb müssen vor dem Richten Fragen geklärt werden:
- Wo ist die zu lange Stelle?
- Welche Schrumpfrichtung wird benötigt?
- Kann das Bauteil die Ausdehnung selbst behindern?
- Muss mit Gewicht, Gegenhalten, Lochplatte, Vorrichtung oder Vorspannung gearbeitet werden?
- Welche Wärmefigur passt zur Aufgabe?
- Muss mit mehreren kleinen Richtstellen gearbeitet werden?
Gerade bei Edelstahl sind mehrere kleine, kontrollierte Wärmefiguren oft besser als eine große, unkontrollierte Erwärmung.
Oberfläche vorher reinigen
Vor dem Richten sollte die Oberfläche der Richtstelle sauber sein.
Das gilt besonders bei Edelstahl.
Markierungen, Schmutz, Fett, Eisenstaub oder ungeeignete Anrisse dürfen nicht mit der Flamme eingebrannt werden.
Besonders kritisch sind:
- eisenhaltige Partikel
- falsche Schleifmittel
- ungeeignete Markierstifte
- schwefelhaltige Rückstände
- Öl und Fett
- Verunreinigungen aus der Werkstatt
Solche Stoffe können die Oberfläche beeinträchtigen und später zu Problemen mit Korrosion oder Optik führen.
Deshalb gehört die Vorbereitung der Oberfläche zum Richtprozess.
Nachbehandlung nach dem Richten
Nach dem thermischen Richten muss die Oberfläche beurteilt werden.
Je nach Anwendung können erforderlich sein:
- Reinigen
- Bürsten mit geeigneten Edelstahlwerkzeugen
- Schleifen
- Beizen
- Passivieren
- Prüfen der Oberfläche
- Dokumentation bei sensiblen Bauteilen
Ob eine Nachbehandlung notwendig ist, hängt von Bauteil, Werkstoff, Oberfläche und späterer Verwendung ab.
Bei dekorativen Sichtteilen, Lebensmitteltechnik, Chemieanlagen oder korrosiv belasteten Bauteilen muss die Oberfläche besonders sorgfältig betrachtet werden.
Praxisbeispiel: Edelstahlbehälter und Blechfelder
In der Praxis lassen sich auch größere Edelstahlbauteile thermisch richten, wenn sauber gearbeitet wird.
Im DVS-Buch wird unter anderem ein geschweißter Behälterboden aus X 6 CrNiTi 18 10 beschrieben. Der Boden wies deutliche Beulen auf und musste für den Einbau von Rührwerken auf eine vorgegebene Ebenheit gebracht werden.
Gearbeitet wurde mit kleinen Wärmepunkten, neutraler Flamme, kurzer Haltezeit auf Richttemperatur und sofortiger Wasserabkühlung. Die Wärmeausdehnung wurde durch geeignete Maßnahmen behindert.
Das Beispiel zeigt:
Auch Chromnickelstahl kann thermisch gerichtet werden.
Aber nicht mit beliebiger Wärme, sondern mit klarer Arbeitsweise, passender Temperaturführung und kontrollierter Richtstrategie.
Was Betriebe daraus lernen sollten
Chromnickelstahl zu richten ist kein Thema für Versuch und Irrtum.
Gerade bei Edelstahl sind Fehler oft teuer, weil Oberfläche und Korrosionsbeständigkeit eine wichtige Rolle spielen.
Betriebe sollten deshalb nicht nur fragen:
Wie bekommen wir das Bauteil gerade?
Sondern:
Wie richten wir das Bauteil, ohne Oberfläche, Funktion und Werkstoffeigenschaften unnötig zu gefährden?
Dazu braucht es:
- Werkstoffkenntnis
- saubere Temperaturführung
- passende Wärmequelle
- richtige Wärmefigur
- kontrollierte Abkühlung
- Erfahrung mit Oberfläche und Nachbehandlung
- klare Entscheidung zwischen Flamme und Induktion
- geschulte Mitarbeiter
Fazit: Cr-Ni-Stahl lässt sich thermisch richten – aber nicht wie Baustahl
Thermisches Richten von Chromnickelstahl ist möglich und in vielen Fällen wirtschaftlich.
Aber Cr-Ni-Stahl muss anders betrachtet werden als unlegierter Baustahl.
Wichtig sind:
- saubere Oberfläche
- kurze und gezielte Erwärmung
- geeignete Flammeneinstellung
- passende Brennergröße
- kontrollierte Temperaturführung
- richtige Abkühlstrategie
- ausreichende Dehnungsbehinderung
- Beachtung von Anlauffarben und Korrosionsschutz
- Nachbehandlung bei Bedarf
Flammrichten bietet hohe Flexibilität.
Induktionsrichten oder Tiefeninduktion kann Vorteile bei Oberfläche, Wiederholbarkeit und kontrollierter Wärmeeinbringung haben.
Die richtige Methode entscheidet sich am konkreten Bauteil.
Nächster sinnvoller Schritt
Wenn Cr-Ni-Bauteile, Edelstahlbleche oder geschweißte Chromnickelstahl-Konstruktionen gerichtet werden müssen, sollte zuerst die Anwendung beurteilt werden.
Entscheidend ist, ob Flammrichten, Induktionsrichten, Tiefeninduktion oder eine andere Richtstrategie technisch und wirtschaftlich sinnvoll ist.
Sie möchten das Know-how im Betrieb aufbauen?
Wenn Ihre Mitarbeiter Edelstahlbauteile sicherer beurteilen und thermisch richten sollen, ist ein praxisnahes Flammricht- und Richttechnikseminar der richtige nächste Schritt.
Dort werden Werkstoffverhalten, Wärmefiguren, Temperaturführung, Dehnungsbehinderung, Brennerwahl, Flammeneinstellung, Induktionsrichten und der sichere Umgang mit empfindlichen Oberflächen praktisch vermittelt.
Sie haben konkrete verzogene Edelstahlbauteile?
Wenn ein Bauteil aus Cr-Ni-Stahl bereits verzogen ist und kurzfristig gerichtet werden muss, kann eine technische Beurteilung sinnvoll sein.
Senden Sie Bilder, Maße, Werkstoffangaben, Oberflächenanforderungen und eine kurze Beschreibung der Abweichung. Dann kann geprüft werden, ob thermisches Richten technisch möglich und wirtschaftlich sinnvoll ist.
